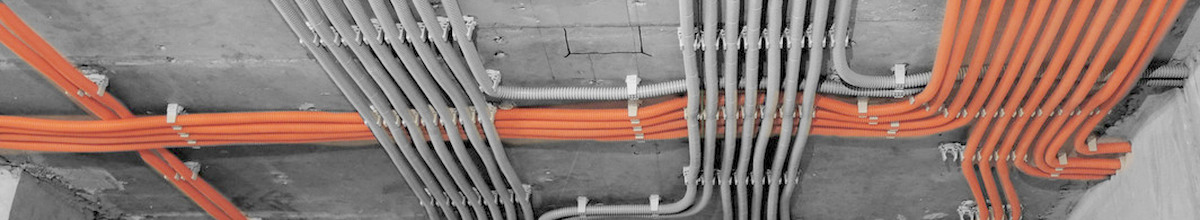

Прокладка кабеля от компании Элмон220

Какие самые распространненые способы прокладки кабеля?

 Для самых различных условий используют определенный способ прокладки кабеля. Одни защищают от химических воздействий кабеля, другие от механического повреждения, но в основном для удобства эксплуатации в определенных условиях.

Компания Элмон220 - фото работ по прокладке кабеля

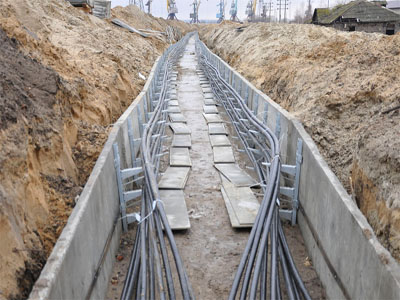

Прокладка кабелей в каналах

Прокладка кабелей в каналах

 Такие кабельные каналы выполняются из кирпича либо из железобетонных конструкций. Данный способ хорош тем что защищает кабеля от механических повреждений и делает возможным замену кабелей в момент эксплуатации, а так же осмотр, прокладывание новых кабелей без земляных работ. Способ прокладки кабеля используется вне сооружений и внутри проивзодственных помещений.

При выходе из трубы кабель должен быть закреплен. Расстояние от конца трубы до первой конструкции крепления должен превышать расстояние между конструкциями крепления и кабелем. При выходе из вертикальной трубы пучка кабелей с площадью сечения более 100 см2. кабели должны быть закреплены в двух точах с расстоянием между ними не более 150мм. Ввод кабелей в электрооборудование рассматривается как одна из точек крепления. Одиночные кабели в наклонных трубах, имеющих участки с разными углами изибов, допускается крепить только на входе и выходе из трубы. Допускается прокладка кабелей по дну канала при его глубине не более чем 900мм. Вертикальные нагрузки на каналы выбирают специалисты в зависимости от нарузок, заданными технологами.

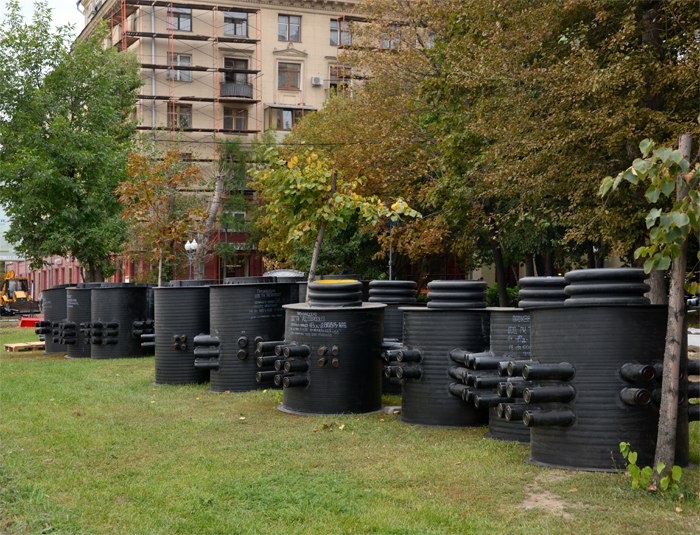

Прокладка кабелей в блоках

Прокладка кабелей в блоках

Данный способ обычно используется для высокой степени защиты кабелей от механических повреждений, при прокладке кабеля под автомобильными дорогами, под железнодорожными путями, а так же для противодействия негативного воздействия на оболочку кабелей при сильных потоках поздемных вод. Блоки это конструкция состоящая из нескольких асбестоцементных труб, диаметр которых больше в 1.5 раза кабеля. В местах изменения направления трассы или же глубины заложения блоков производят колодцы в которых так же часто распологаются муфты.

 Каналы кабельных блоков, трубы, выход из них, а еще их соединения должны быть с обработанной и зачищенной плоскостью для предотвращения механических повреждений оболочек кабелей при протяжке. На выходах кабелей из блоков в кабельные сооружения и камеры обязтельно должны учитываться меры, предотвращающие повреждение оболочек от истирания и растрескивания.

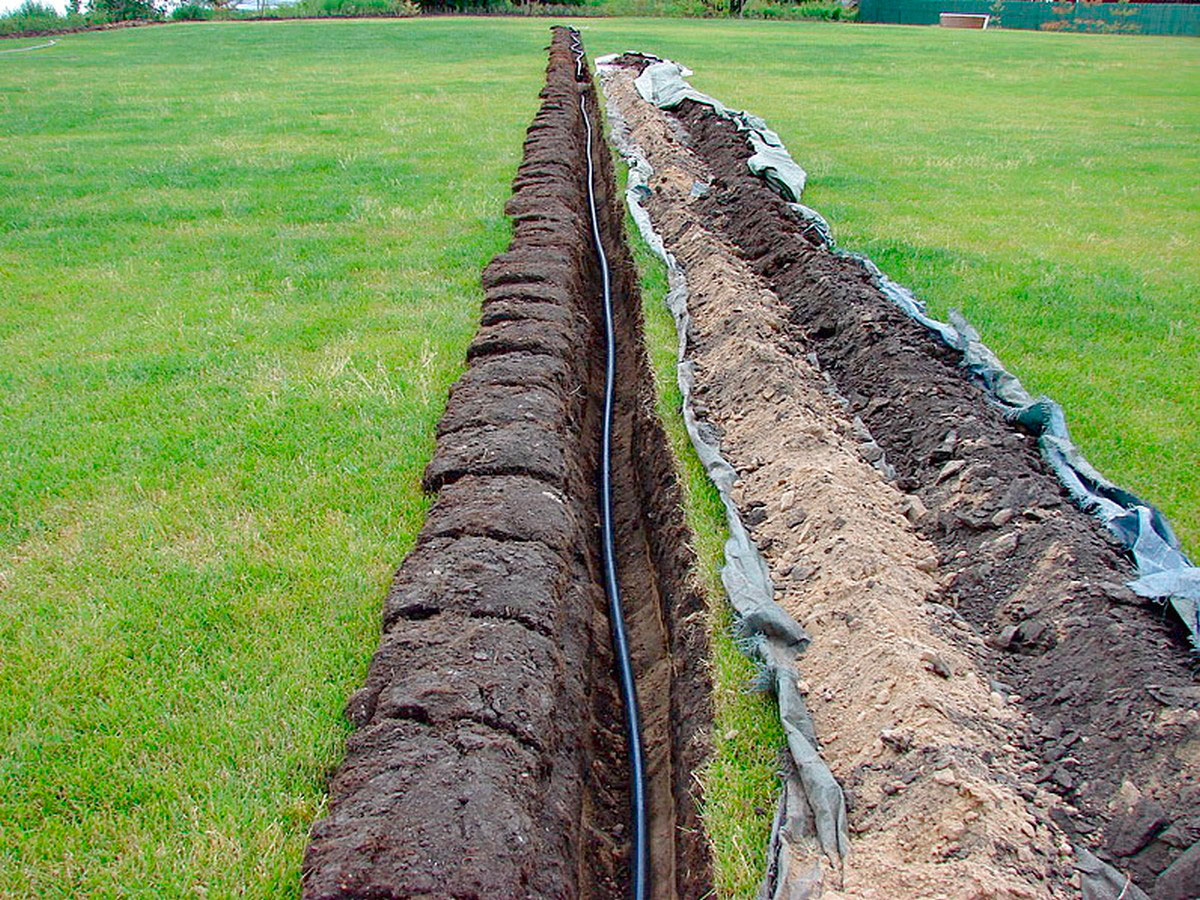

Прокладка кабелей в траншеях

Прокладка кабелей в траншеях  Прокладка кабелей в траншее включает комплекс работ, такие как разработка проектной документации электроснабжения, замер и разметка земельного участка под кабельную траншею, земляные работы, монтаж в траншее кабелей и труб, установка кабельных муфт,  проведение электроизмерений, опрессовка кабельных наконечников, подключение кабеля к электрооборудованию.

 Траншейная прокладка кабеля в земле имеет ряд преимуществ: меньшие капитальные затраты по сравнению с другими способами прокладки кабелей; хорошие условия охлаждения, позволяющие более рационально использовать сечение кабелей. Однако при такой прокладке затруднен осмотр, а при выполнении ремонтов или замене кабеля требуется выполнение значительного объема работ. Кроме того, большую опасность для проложенных в земле кабелей представляют земляные работы, выполняемые механизированным способом вблизи кабельной трассы.

 В обязательных требованиях сказано,  что проложенный в траншее кабель обязательно должен быть присыпан первым слоем земли и уложена механическая ограда или же сигнальная лента, впоследствии чего мастерами электромонтажной и строительной организации вместе с заказчиками обязаны провести осмотр магистрали с составлением акта на проведенные работы. Траншея должна быть засыпана и утрамбована впоследствии монтажа соединительных муфт и проверки части завышенным напряжением. Засыпка траншеи комьями промерзлой земли, грунтом, содержащим камешки, кусочки металла и т. п., не допускается.

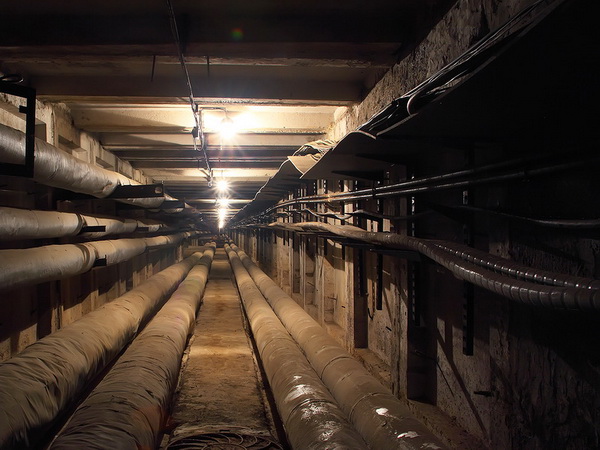

 Прокладка кабелей в коллекторах и туннелях

Прокладка кабелей в коллекторах и туннелях Прокладку кабелей в коллекторах или в туннелях рекомендуется сооружать в городах и на предприятиях с уплотненной застройкой территории или при большом насыщении территории подземными инженерными коммуникациями, а также на территориях больших металлургических, машиностроительных и других предприятий. Протяженность туннелей на отдельных предприятиях колеблется от нескольких десятков метров до 10 и более километров.

 Туннели для прокладки кабелей оборудуют системой вентиляциеи, системой водоотлива, электрическим освещением, средствами пожарной сигнализации и пожаротушения, сетью для питания переносных светильников и инструмента,а в ряде случаев — и телефонной связью с диспетчерским пунктом. Для вентиляции туннелей служат приточные и вытяжные шахты. Вытяжка воздуха может быть естественная  (за счет перепада давлений в приточных и вытяжных шахтах) или искусственная механическая (с помощью вентиляторов, устанавливаемых в вытяжных шахтах). В середине отсека туннеля устанавливается датчик температуры. При повышении температуры в туннеле сверх расчетной вентилятор, получивший импульс от датчика, включается, а при понижении температуры ниже расчетной — отключается. Технические решения при выборе системы определяются в основном величиной тепловыделений проложенных кабелей.

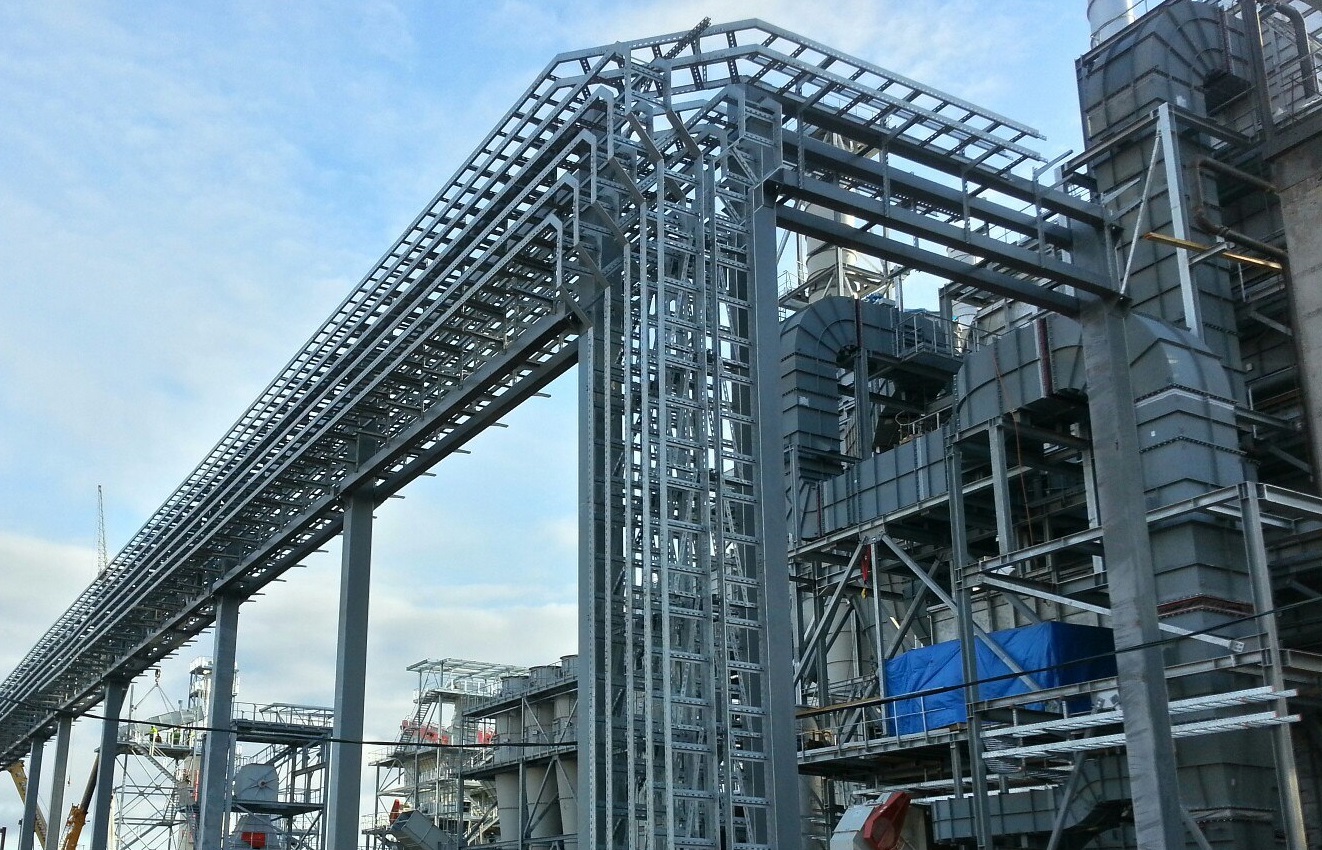

Прокладка кабелей в галереях и эстакадах

Прокладка кабелей в коллекторах и туннелях

Кабельная галереея это надземное или наземное сооружение полностью закрытое или частично наклонное протяженное проходное  или горизонтальное. Кабельную эстокаду можно описать как кабельное надземное или наземное открытое сооружение горизонтальное или наклонное протяженное. Эстакада может быть как прохожной так и непроходной.

 Этот метод прокладки рекомендован для предприятиий, насыщенных разными подземными коммуникациями, землях с грунтовыми критериями, неблагоприятно действующими на кабели, а еще в районах нескончаемой мерзлоты при числе силовых кабелей, идущих в одном направленности, больше 20. Использование эстакад и галерей рекомендовано в качестве главного способа прокладки для химических и нефтехимических компаний, где не исключена вероятность выброса химикатов, разрушительно действующих на оболочки кабелей. Кабели, прокладываемые в кабельных сооружениях, не обязаны владеть защитным покровом из горючих материалов.
